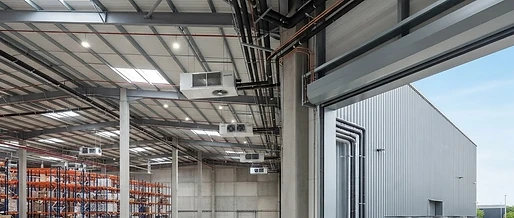

Hallenheizung dekarbonisieren: Großwärmepumpen im Verbund

Die thermische Konditionierung großvolumiger Gewerbe- und Industriehallen steht unter hohem regulatorischem und energetischem Modernisierungsdruck. Während in der Vergangenheit vorwiegend dezentrale gasbefeuerte Hell- oder Dunkelstrahler sowie direkte Gas-Warmlufterzeuger eingesetzt wurden, fordern das Gebäudeenergiegesetz (GEG) und steigende CO2-Abgaben konsequente Dekarbonisierungsstrategien. Betreiber von Produktions-, Lager- und Umschlagshallen benötigen Lösungen, die nicht nur die geforderte Heizlast im Auslegungsfall sicher decken, sondern zugleich mit hohen Raumhöhen, thermischer Schichtung und variablen Lüftungswärmeverlusten effizient umgehen können. Mit der Baureihe SAY adressiert S-Klima (Vertriebspartner von Mitsubishi Heavy Industries) genau diese Marktanforderung: Reversible Luft-Wasser-Großwärmepumpen, die Einzelheizleistungen bis 268 kW bereitstellen und sich im hydraulischen Verbund zu Multimegawatt-Systemen kaskadieren lassen. Im Folgenden beleuchten wir die thermodynamischen Grundlagen, kältetechnischen Details, hydraulischen Einbindungen und die praktische Dimensionierung für Hallengebäude.

Thermodynamische Grundlagen und Effizienzbetrachtung im Hallenbereich

Das Heizen großflächiger Industriehallen erfordert die Bereitstellung enormer Wärmemengen bei gleichzeitig niedrigen Betriebskosten. Die energetische Beurteilung einer Kompressionswärmepumpe fußt auf dem theoretischen Carnot-Gütegrad, der das physikalische Maximum des Kreisprozesses beschreibt:

COP_Carnot = T_Heiz / (T_Heiz - T_Quelle)

Hierbei sind T_Heiz (Kondensationstemperatur bzw. Vorlauftemperatur) und T_Quelle (Verdampfungstemperatur bzw. Quelltemperatur der Außenluft) in Kelvin einzusetzen. Bei einer winterlichen Auslegungstemperatur von -10 °C (263,15 K) und einer geforderten Vorlauftemperatur von 45 °C (318,15 K) zur Versorgung von Lufterhitzern oder Deckenstrahlprofilen ergibt sich rein theoretisch ein maximaler Carnot-COP von rund 5,78. Reale Kältekreisverluste – bedingt durch isentrope Wirkungsgrade der Verdichter, Druckverluste in Sauggas- und Heißgasleitungen, Grädigkeiten der Wärmeübertrager sowie Hilfsenergie für Ventilatoren und Pumpen – reduzieren diese Kennzahl.

Die S-Klima SAY-Großwärmepumpen erzielen durch optimierte Scroll-Verdichterkonfigurationen und drehzahlgeregelte EC-Ventilatoren nach DIN EN 14511 und EN 14825 praxisgerechte Arbeitszahlen (SCOP > 3,8 im mittleren europäischen Klimaprofil). Dies garantiert, dass selbst bei tiefen Außentemperaturen bis -20 °C verlässliche Nutzwärme bereitsteht, ohne auf teure elektrische Direktheizstäbe zurückgreifen zu müssen.

Kältekreiskomponenten und technische Architektur der SAY-Baureihe

Ein wesentliches Merkmal der Großwärmepumpen von S-Klima ist die robuste Konstruktion für den industriellen Dauerbetrieb. Das Herzstück bilden mehrstufige bzw. invertergestützte Scroll-Kompressoren, die für weite Einsatzgrenzen ausgelegt sind. Die Leistungsanpassung erfolgt bedarfsgerecht über elektronische Expansionsventile (EEV) und drehzahlvariable Antriebe, wodurch Teillastzustände – die mehr als 80 Prozent der jährlichen Heizperiode ausmachen – mit herausragendem Teillast-COP gefahren werden.

Wärmeübertrager und Enthalpie-Entwicklung

Auf der Quellseite kommen großflächige Lamellenrohr-Wärmeübertrager mit mikrostrukturierten Kupferrohren und schutzbeschichteten Aluminiumlamellen zum Einsatz. Der Wärmeübergang von der Umgebungsluft auf das zirkulierende Kältemittel vollzieht sich über eine exakt ausbalancierte Kältemittelverteilung. Im Log-p,h-Diagramm (Druck-Enthalpie-Diagramm) wird deutlich, wie die Sauggasüberhitzung über das elektronische Expansionsventil präzise minimiert wird: Eine Überhitzung von lediglich 3 bis 5 Kelvin genügt, um Flüssigkeitsschläge im Verdichter sicher auszuschließen und gleichzeitig die nutzbare Enthalpiedifferenz im Verdampfer maximal auszuschöpfen.

Auf der Senkenseite agieren hocheffiziente, edelstahlgelötete Plattenwärmetauscher als Verflüssiger (Kondensatoren). Sie garantieren einen turbulenten Strömungszustand des Heizwassers bei geringem wasserseitigen Druckverlust, was wiederum den Strombedarf der bauseitigen Primärkreis-Umwälzpumpen drastisch senkt.

Abtauzyklen und Druckverlustminimierung

Bei feuchtkalter Witterung nahe dem Gefrierpunkt (Außentemperaturen zwischen -2 °C und +5 °C bei hoher relativer Feuchte) lagert sich am Luftwärmeübertrager Reif ab. Die SAY-Systeme nutzen eine bedarfsgerechte Heißgasabtauung mit integrierter Kreislaufumkehr über ein 4-Wege-Umschaltventil. Der integrierte Controller erkennt den optimalen Abtauzeitpunkt anhand der Druckdifferenz über den Lamellenblock und der Verdampfungstemperatur-Differenz zur Außenluft. Dadurch werden unnötige Abtauzyklen vermieden, die sonst den Wirkungsgrad mindern und die Vorlauftemperatur im Heizkreis einbrechen lassen würden.

Systemvergleich für Hallenheizungen

Zur Einordnung der Großwärmepumpentechnik gegenüber klassischen Hallenheizsystemen liefert folgende Gegenüberstellung eine fundierte Entscheidungshilfe:

| Kriterium | Gasbefeuerte Dunkelstrahler | Direkte Warmlufterzeuger (Gas) | Luft-Wasser-Großwärmepumpe (z. B. SAY) | | :--- | :--- | :--- | :--- | | Wärmequelle | Erdgas / Flüssiggas / (H2 ready) | Erdgas / Öl | Außenluft (erneuerbare Umweltwärme) | | GEG-Konformität (65 % EE) | Nur mit teurem Biogas oder Hybridlösung | Nicht ohne regenerative Beimischung | Vollständig erfüllt (rein elektrisch / EE-Strom) | | Primärenergiefaktor fp | 1,1 (fossiles Erdgas) | 1,1 (fossiles Erdgas) | 1,8 bzw. 1,2 (Strommix) / 0 bei PV-Eigennutzung | | Heizmitteltemperatur | Hohe Strahlungstemperatur (> 300 °C) | Zuluft 40–55 °C | Vorlauf 40–55 °C auf Wasserbasis | | Kühloption im Sommer | Nein | Nein | Ja (Reversibler Kältekreisbetrieb) | | BEG-Förderfähigkeit | Keine Bundesförderung | Keine Bundesförderung | Bis zu 70 % über BEG Nichtwohngebäude (NWG) | | Schallimmissionen | Sehr gering | Gering bis mittel | Außenaufstellung: TA-Lärm beachten |

Hydraulische Einbindung in Großraum-Lüfter und Deckenstrahlsysteme

Große Logistikhallen weisen oft Raumhöhen zwischen 8 und 14 Metern auf. Hier droht bei rein konvektiver Warmluftheizung eine starke thermische Schichtung (Auftrieb heißer Luftmassen unter das Hallendach), was pro Meter Hallenhöhe zu einem Temperaturanstieg von 1,0 bis 1,5 Kelvin führen kann. Für Hallenplaner bieten sich in Kombination mit den S-Klima SAY-Maschinen zwei hocheffiziente Übergabesysteme an:

1. Warmwasser-Deckenstrahlplatten im Niedertemperaturbetrieb

Deckenstrahlprofile werden von Heizungswasser durchströmt und erwärmen Personen und Einbauten durch elektromagnetische Infrarotstrahlung im langwelligen Spektrum (IR-C). Um mit Wärmepumpen-Vorlauftemperaturen von 45 bis 50 °C auszukommen, wird die Strahlungsfläche vergrößert dimensioniert. Die thermische Behaglichkeit gemäß DIN EN ISO 7730 wird so bei abgesenkter Raumlufttemperatur (operative Temperatur ca. 16–17 °C statt 19 °C Lufttemperatur) erreicht, was die Transmissions- und Lüftungswärmeverluste minimiert.

2. Weitwurflufterhitzer mit variabler Drallgeometrie

Werden Wasser-Lufterhitzer verwendet, müssen diese mit thermostatisch oder stellmotorisch geregelten Induktionsauslässen ausgestattet sein. Durch die gezielte Induktion wird die warme Zuluft wirbelfrei nach unten in die Aufenthaltszone geleitet. Moderne EC-Ventilatoren in den Inneneinheiten modulieren synchron zur Wärmepumpenleistung, wodurch konstante Ausblastemperaturen garantiert sind.

Hydraulischer Verbund und Pufferspeicherdimensionierung

Um Taktschäden an den Scroll-Verdichtern zu vermeiden und die nötige Energie für den Abtauprozess bereitzustellen, ist ein hydraulischer Pufferspeicher zwingend. Als Faustformel gilt ein Speichervolumen von 20 bis 25 Litern pro Kilowatt Wärmepumpen-Nennleistung. Bei einer SAY-Anlage mit 200 kW Heizleistung entspricht dies einem Speicher von ca. 4.000 bis 5.000 Litern. Die Einbindung erfolgt vorzugsweise über eine hydraulische Weiche oder einen 4-Rohr-Pufferspeicher mit getrenntem Erzeuger- und Verbraucherkreis.

Praxis-Beispielrechnung: Auslegung einer Logistikhalle

Für eine neu gebaute Logistikhalle mit einer Grundfläche von 4.000 m² und einer lichten Höhe von 10 m (Raumvolumen V = 40.000 m³) soll die Heizlast ermittelt und ein Großwärmepumpenkonzept dimensioniert werden.

• Gebäudedaten: U-Wert Dach = 0,20 W/(m²K), U-Wert Wand = 0,28 W/(m²K), Bodenplatte = 0,30 W/(m²K).
• Klimadaten: Norm-Außentemperatur T_ne = -12 °C; Soll-Innentemperatur T_i = +17 °C (Temperaturdifferenz Delta-T = 29 K).
• Transmissionswärmeverlust Phi_T: ca. 92 kW.
• Mindestluftwechsel: n = 0,3 h⁻¹ (infiltrierende Außenluft + Torschnittstellen). Luftvolumenstrom V_Luft = 12.000 m³/h = 3,33 m³/s.
• Lüftungswärmeverlust Phi_V: Phi_V = V_Luft * rho * c_p * Delta-T = 3,33 m³/s * 1,2 kg/m³ * 1,005 kJ/(kg*K) * 29 K = 116,5 kW.
• Zuschläge für Aufheizleistung / Toröffnungen: ca. 15 % = 31,3 kW.
• Gesamtheizlast Phi_HL: 92 kW + 116,5 kW + 31,3 kW = 239,8 kW.

Für diesen Bedarfsfall bietet sich eine Großwärmepumpe der Serie S-Klima SAY mit 268 kW Nennheizleistung an. Da die Auslegungsgrenze bei -12 °C liegt und Luft-Wasser-Wärmepumpen bei sinkender Außentemperatur einen gewissen Leistungsabfall verzeichnen, deckt die SAY-Maschine die Grund- und Mittellast vollregenerativ ab. Durch den modularen Verbund von bis zu 8 Einheiten per Systembus können selbst Erweiterungshallen mit mehreren Megawatt Heiz- und Kühlbedarf realisiert werden, wobei stets eine Redundanz (N+1-Sicherheit) gewährleistet bleibt.

Wirtschaftlichkeit und Förderrahmen nach BEG Nichtwohngebäude

Die Anschaffungskosten einer Großwärmepumpenanlage liegen über denen einfacher Gaskessel oder Dunkelstrahler. Die Investition amortisiert sich jedoch rasch durch die Bundesförderung für effiziente Gebäude (BEG NWG). Gewerbliche Wärmepumpeninstallationen, die den Anforderungen an Energieeffizienz nach EN 14825 entsprechen und hydraulisch abgeglichen werden, profitieren von attraktiven Tilgungszuschüssen. In Kombination mit einer auf dem weitläufigen Hallendach installierten Photovoltaikanlage lässt sich der Strom für Verdichter und Ventilatoren direkt vor Ort erzeugen. Dies senkt die Betriebskosten auf ein Niveau, das mit fossilen Brennstoffen unter Einberechnung der künftigen Zertifikatspreise nach dem Brennstoffemissionshandelsgesetz (BEHG) nicht mehr erreichbar ist.

Darüber hinaus bietet der reversible Betrieb der SAY-Geräte im Hochsommer die Möglichkeit zur Hallenkühlung. Dies schützt hitzeempfindliche Lagergüter und sichert Arbeitsplatzgrenzwerte nach den Technischen Regeln für Arbeitsstätten (ASR A3.5).

Fazit und Planungsempfehlung

Die S-Klima SAY-Großwärmepumpen beweisen, dass die Dekarbonisierung industrieller Großräume weder technisch noch ökonomisch einen Kompromiss darstellen muss. Dank modularer Kaskadierung bis 1.864 kW Gesamtleistung, breiter Betriebsgrenzen bis -20 °C und der Option zur aktiven Sommerkühlung erhalten TGA-Fachplaner und Anlagenbauer ein hochflexibles Werkzeug für anspruchsvolle Hallenprojekte. Eine exakte Heizlastberechnung nach DIN EN 12831-1 sowie die sorgfältige Auslegung der Übergabesysteme bilden das Fundament für zukunftssichere, GEG-konforme Hallenkonzepte.

Für die herstellerunabhängige Fachberatung, hydraulische Komponenten, Zubehör sowie passende Split- und Wärmepumpensysteme steht das Team von Klimacorner.de Fachplanern, Kälte-Klima-Fachbetrieben und Gewerbekunden mit fundierter technischer Expertise zur Seite.
